أسرة دوارة متخصصة من Ronniewell لتصنيع الكيسونات الماصة

أنظمة دعم ثقيلة مصممة للمثبتات الماصة ذات الجدران الرقيقة وذات القطر الكبير - بقطر يصل إلى 14 مترًا

نظرة عامة

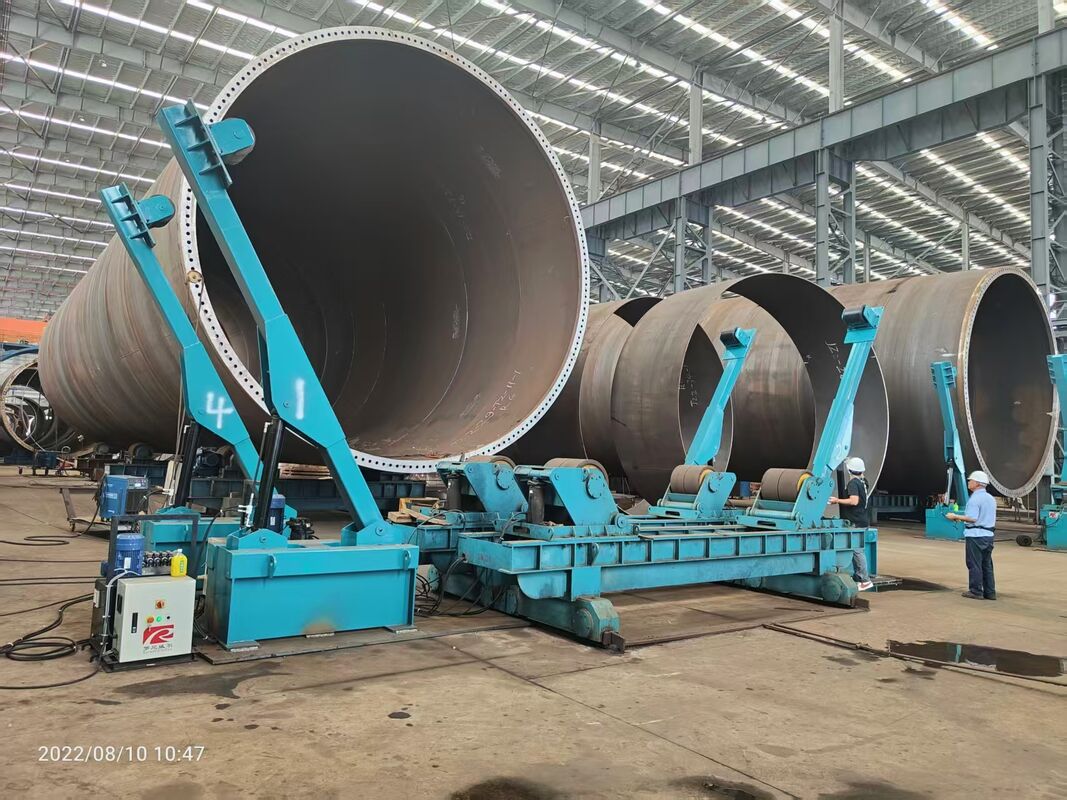

تقدم Ronniewell أنظمة أسرّة دوارة متخصصة مصممة خصيصًا للمتطلبات الصعبة لـتصنيع الكيسونات الماصة (مثبتات الكيسونات الماصة)في قطاعي الرياح البحرية والنفط والغاز. تعالج هذه الأنظمة التحديات الفريدة لتصنيع المثبتات الماصة ذات الجدران الرقيقة وذات الأقطار الكبيرة - وهي هياكل يمكن أن يصل وزنها إلى 1000 طن متري وتشبه في مظهرها "زجاجات مياه" فولاذية عملاقة مقطوعة من الأسفل.

على عكس تصنيع أبراج الرياح التقليدية أو المونوبيلات، تقدم الكيسونات الماصة مجموعة مميزة من تحديات التصنيع: أقطار كبيرة جدًا (تصل إلى 14000 مم+)، سماكات جدران رفيعة (رفيعة تصل إلى 35 مم)، وقضايا انحراف كبيرة بسبب الوزن الذاتي أثناء التركيب والتجميع. تم تصميم أنظمة الأسرّة الدوارة للكيسونات الماصة من Ronniewell خصيصًا للتغلب على هذه التحديات.

تحدي تصنيع الكيسونات الماصة

الكيسونات الماصة هي مثبتات تستخدم لمنصات النفط البحرية ومزارع الرياح، ويتم نشرها عن طريق وضع الطرف المفتوح على قاع المحيط وإنشاء ضغط سلبي لـ "تثبيت" العمود. يتطلب بناؤها تركيبًا دقيقًا لأقسام متعددة من الأسطوانات تزن أكثر من 60 طنًا متريًا لكل منها.

تحديات التصنيع الحرجة:

نظام الأسرّة الدوارة للكيسونات الماصة من Ronniewell - الميزات الرئيسية

1. نظام الدعم الجانبي (مصدات جانبية / مثبتات)

تم تجهيز الأسرّة الدوارة للكيسونات الماصة من Ronniewell بـ أنظمة دعم جانبية تعالج التحدي الأساسي لاستقرار الأسطوانات ذات الجدران الرقيقة وذات الأقطار الكبيرة.

• تكوين الدعم متعدد النقاط: بالإضافة إلى دعامات الأسطوانة السفلية، تتصل المثبتات الجانبية القابلة للتعديل بالأسطوانة جانبيًا، مما يوزع قوى الدعم على نقاط اتصال إضافية.

• زوايا دعم قابلة للتعديل: تتميز المثبتات الجانبية بإطارات دعم مفصلية بزوايا ميل قابلة للتعديل لتحسين وضع عقد الدعم لأقطار مختلفة لقطع العمل وسماكات الجدران.

• هيكل مثلثي مستقر: يشكل إطار الدعم وذراع الضبط والقاعدة تكوينًا مثلثيًا مستقرًا، مما يضمن دعمًا قويًا حتى تحت الأحمال الثقيلة.

2. هندسة مقاومة الانحراف

• يمنع انحراف الوزن الذاتي للأغلفة الرقيقة أثناء عمليات التركيب واللحام

• يحافظ على سلامة الاستدارة أثناء اللحام المحيطي

• يضمن تكوين الدعم الأمثل تركيبًا دقيقًا ومتكررًا للكيسونات متعددة الأقسام

3. معالجة مرنة للأقسام

• قدرة السفر: تسمح الأسرّة الدوارة المثبتة على السكك الحديدية بعربات متحركة بنقل سلس لأقسام الكيسونات الثقيلة على طول خط الإنتاج

• الموضع الأفقي: يمكن تكوين نظام الأسرّة الدوارة لـ تجميع الأقسام الأفقية، مما يقلل من الحاجة إلى السقالات واللحام على ارتفاعات عالية مع تحسين السلامة والجودة

• قابلية تعديل الارتفاع: يمكن تعديل تباعد الأسطوانات لرفع أو خفض قطعة العمل تدريجيًا، مما يلغي الحاجة إلى "المشابك والأوتاد" في عملية التركيب

4. نظام قيادة ثقيل

• قيادة مزدوجة المحرك: تضمن دورانًا مستقرًا لأقسام الكيسونات الثقيلة أثناء اللحام المحيطي

• تحكم في سرعة VFD: تعديل سرعة بدون خطوات لظروف لحام مثالية

• محركات Invertek مع مكونات Schneider الكهربائية للموثوقية العالمية

• مخفضات تروس دودة ذاتية القفل: تمنع الدوران العرضي عند التوقف

5. بناء متين

• معالجة حرارية لتخفيف الإجهاد: جميع الأجزاء الهيكلية الملحومة معالجة لمنع التشوه

• محامل كبيرة الحجم: عمر خدمة ممتد تحت أحمال صعبة

• نظام تشحيم مدمج: متطلبات صيانة مخفضة

المواصفات الفنية - سلسلة الكيسونات الماصة

تطبيقات في تصنيع الكيسونات الماصة

• تجميع الأقسام الأفقية: تركيب متسلسل لأقسام الأسطوانات في وضع أفقي، مما يقلل من العمل على ارتفاعات عالية

• لحام اللحامات المحيطية: دوران مستقر لجودة لحام متسقة

• محاذاة التركيب: تحديد دقيق للأقسام الثقيلة

• اللحام الداخلي: تكوين أفقي متاح

• خطوط "نمو" كاملة للسفن: محطات أسرّة دوارة متعددة بالتتابع لتجميع طول الكيسون بالكامل

متوافق مع:عمليات لحام SAW، GMAW، FCAW، GTAW

لماذا تختار Ronniewell لتصنيع الكيسونات الماصة؟

✅ متخصص للجدران الرقيقة والأقطار الكبيرة - مصمم خصيصًا للتحديات الفريدة لتصنيع الكيسونات الماصة، بما في ذلك أنظمة الدعم الجانبي لمنع الانحراف

✅ سعة قطر كبيرة جدًا - يتعامل مع قطع عمل بقطر يصل إلى 14 مترًا، لاستيعاب أكبر تصميمات الكيسونات الماصة قيد الإنتاج

✅ التحكم في الانحراف - تصميم الدعم متعدد النقاط يمنع تشوه الوزن الذاتي، مما يحافظ على الاستدارة وجودة اللحام

✅ تقنية المثبتات الجانبية - توفر إطارات الدعم القابلة للتعديل نقاط اتصال إضافية، مما يلغي تركيز الإجهاد الموضعي

✅ قدرة التجميع الأفقي - يقلل من السقالات، ويحسن السلامة، ويزيد من جودة اللحام

✅ قدرة مثبتة - يتعامل مع قطع عمل بقطر يصل إلى 14 مترًا بسعة تحميل تزيد عن 1000 طن متري

✅ شهادات دولية - ISO9001 و علامة CE (توجيه الآلات 2006/42/EC)

✅ مكونات عالمية - محركات Invertek؛ مكونات Schneider الكهربائية

✅ وقت تسليم قصير - التسليم القياسي: 30 يوم عمل

✅ دعم موثوق - ضمان لمدة 12 شهرًا، استشارات فنية، تركيب وتدريب متاح

✅ هندسة مخصصة - فريق تصميم داخلي للمتطلبات الخاصة

نطاق المنتج - أنظمة الأسرّة الدوارة للكيسونات الماصة
